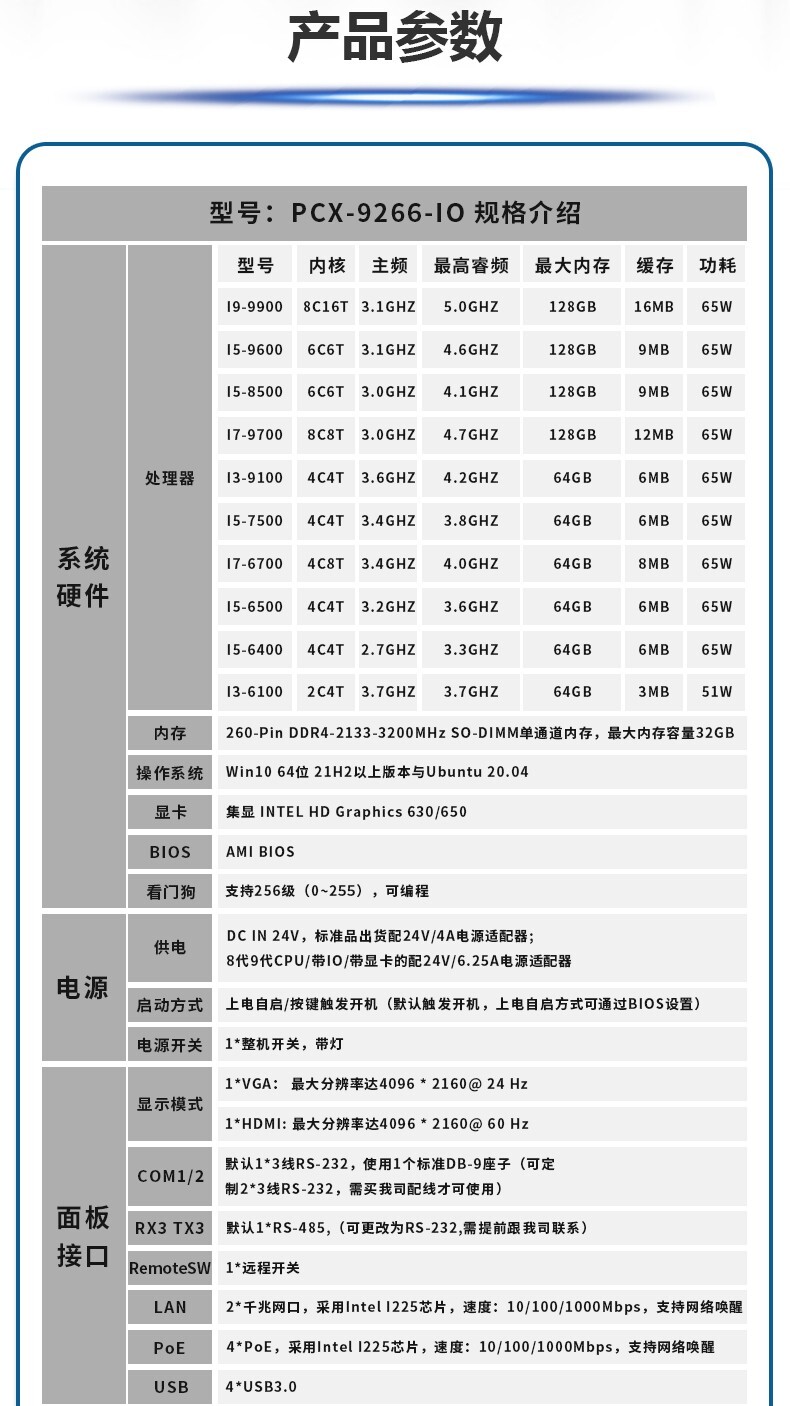

系統

硬件

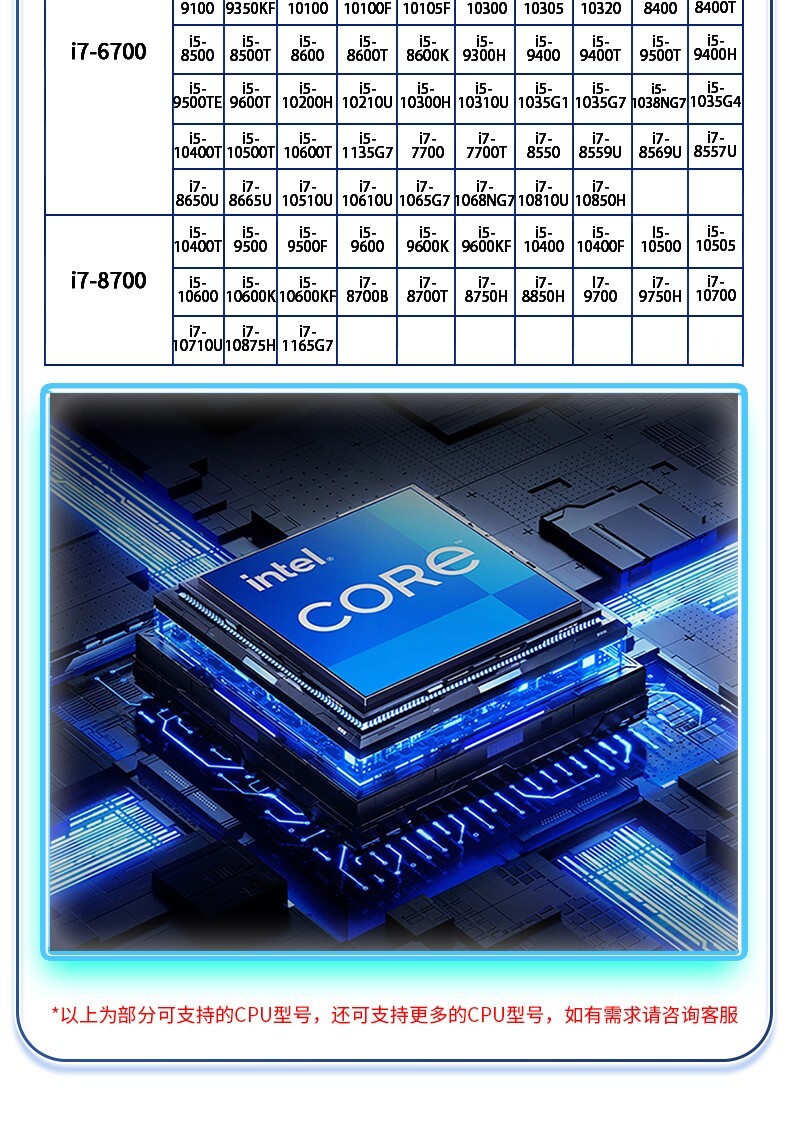

處理器

型號

內核

主頻

最高睿頻

最大內存

緩存

功耗

I9-9900

8C16T

3.1GHZ

5.0GHZ

128GB

16MB

65W

I5-9600

6C6T

3.1GHZ

4.6GHZ

128GB

9MB

65W

I5-8500

6C6T

3.0GHZ

4.1GHZ

128GB

9MB

65W

I7-9700

8C8T

3.0GHZ

4.7GHZ

128GB

12MB

65W

I3-9100

4C4T

3.6GHZ

4.2GHZ

64GB

6MB

65W

I5-7500

4C4T

3.4GHZ

3.8GHZ

64GB

6MB

65W

I7-6700

4C8T

3.4GHZ

4.0GHZ

64GB

8MB

65W

I5-6500

4C4T

3.2GHZ

3.6GHZ

64GB

6MB

65W

I5-6400

4C4T

2.7GHZ

3.3GHZ

64GB

6MB

65W

I3-6100

2C4T

3.7GHZ

3.7GHZ

64GB

3MB

51W

內存

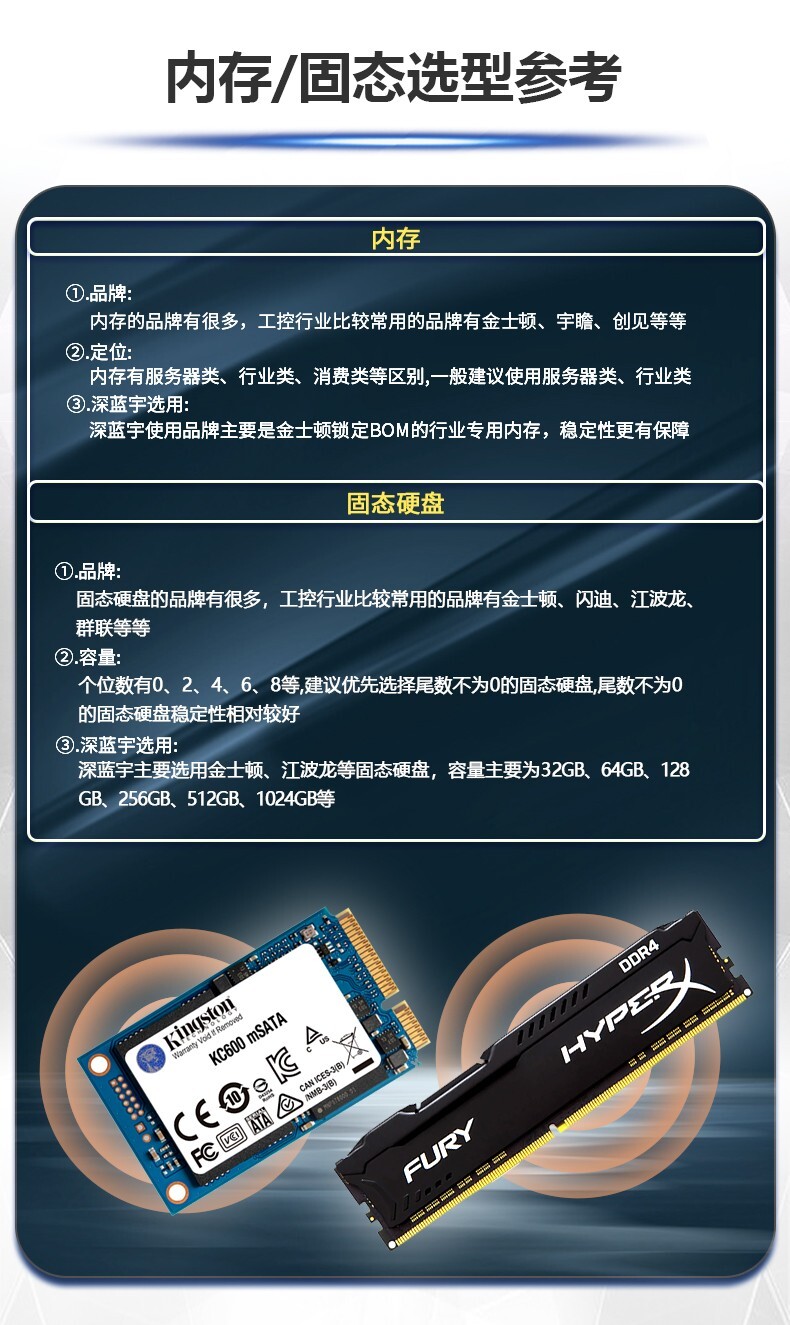

260-Pin DDR4-2133-3200MHz SO-DIMM單通道內存，最大內存容量32GB

操作系統

Win10 64位 21H2以上版本與Ubuntu 20.04

顯卡

集顯 INTEL HD Graphics 630/650

BIOS

AMI BIOS

看門狗

支持256級（0~255），可編程

電源

供電

DC IN 24V，標準品出貨配24V/4A電源適配器;

8代9代CPU/帶IO/帶顯卡的配24V/6.25A電源適配器

啟動方式

上電自啟/按鍵觸發開機（默認上電自啟，觸發開機方式可通過BIOS或硬件設置）

電源開關

1*整機開關，帶燈

面板

接口

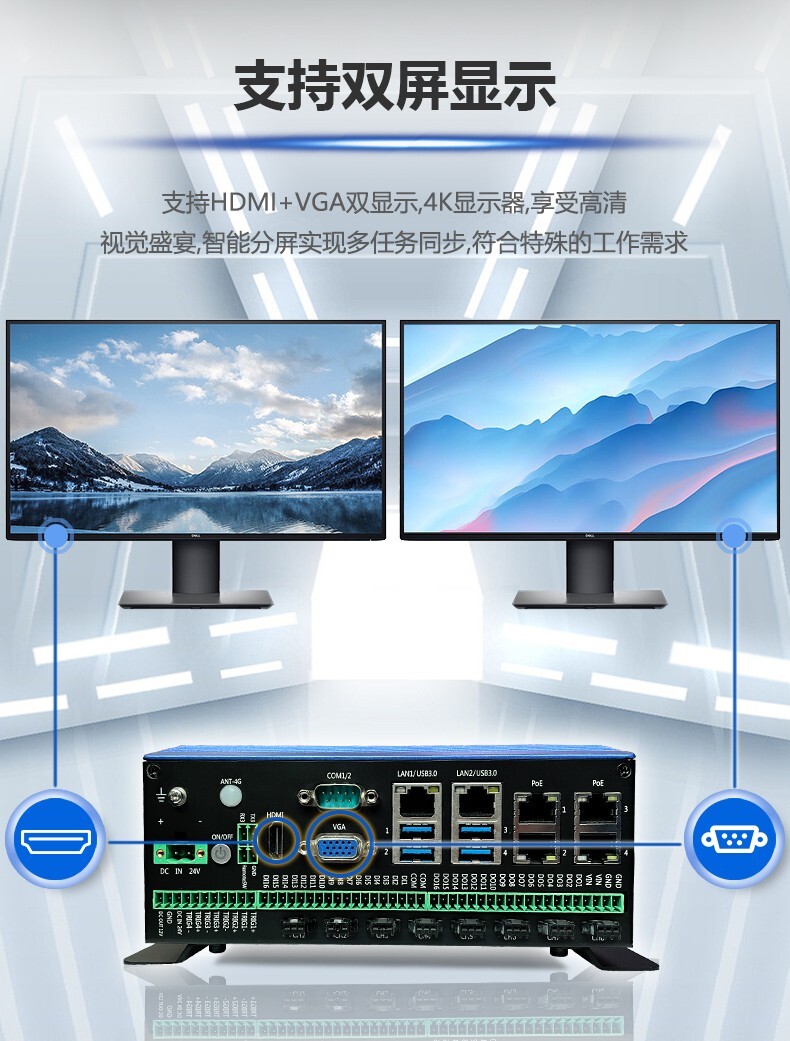

顯示模式

1*VGA： 最大分辨率達4096 x 2160@24 Hz

1*HDMI:最大分辨率達4096 x 2160@ 60 Hz

COM1/2

默認1*3線RS-232，使用1個標準DB-9座子（可定制2*3線RS-232，需買我司配線才可使用）

RX3  TX3

默認1*RS-485,（可更改為RS-232,需提前跟我司聯系）

RemoteSW

1*遠程開關

LAN

2*千兆網口，采用Intel I225芯片，速度：10/100/1000Mbps，支持網絡喚醒

PoE

4*PoE，采用Intel I225芯片，速度：10/100/1000Mbps，支持網絡喚醒

USB

4*USB3.0

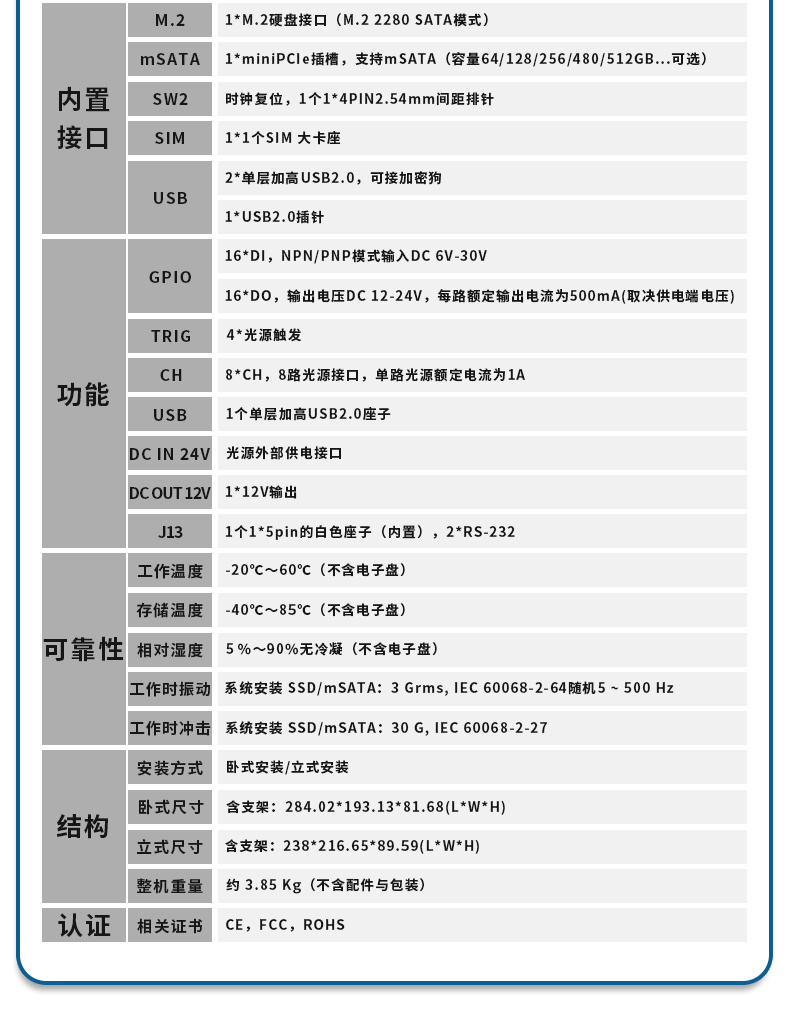

內置

接口

M.2

1*M.2硬盤接口（M.2 2280 SATA模式）

mSATA

1*miniPCIe插槽，支持mSATA（容量64/128/256/480/512GB...可選）

SW2

時鐘復位，1個1*4PIN2.54mm間距排針

SIM

1*1個SIM 大卡座

USB

2*單層加高USB2.0，可接加密狗

1*USB2.0插針

可靠性

工作溫度

-20℃～60℃（不含電子盤）

存儲溫度

-40℃～85℃（不含電子盤）

相對濕度

５％～90％無冷凝（不含電子盤）

工作時振動

系統安裝 SSD/mSATA：3 Grms, IEC 60068-2-64隨機5 ~ 500 Hz

工作時沖擊:

系統安裝 SSD/mSATA：30 G, IEC 60068-2-27

結  構

安裝方式

臥式安裝/立式安裝

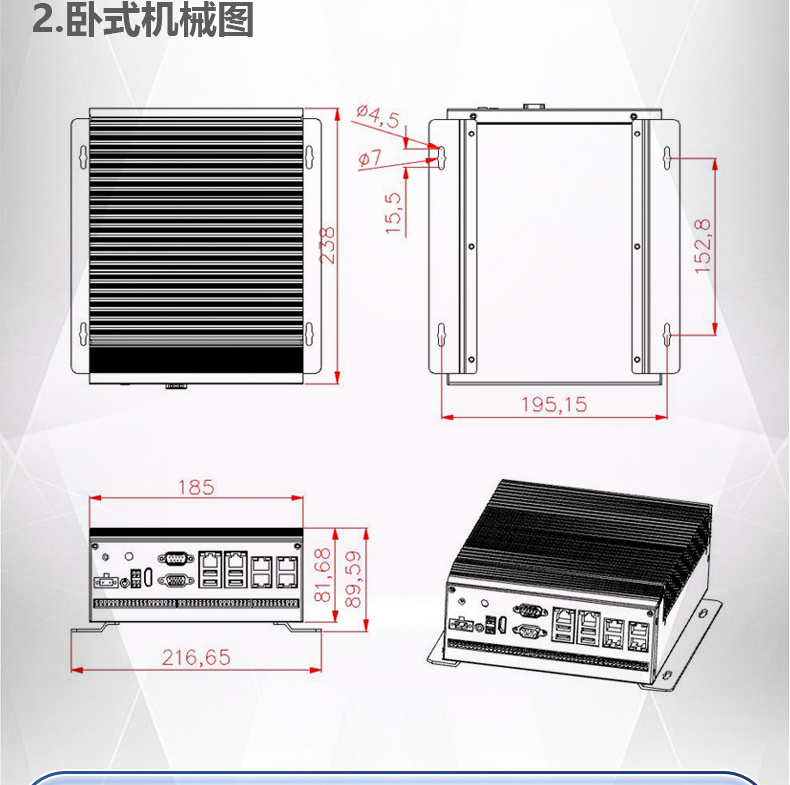

臥式尺寸

含支架：284.02*193.13*81.68(L*W*H)

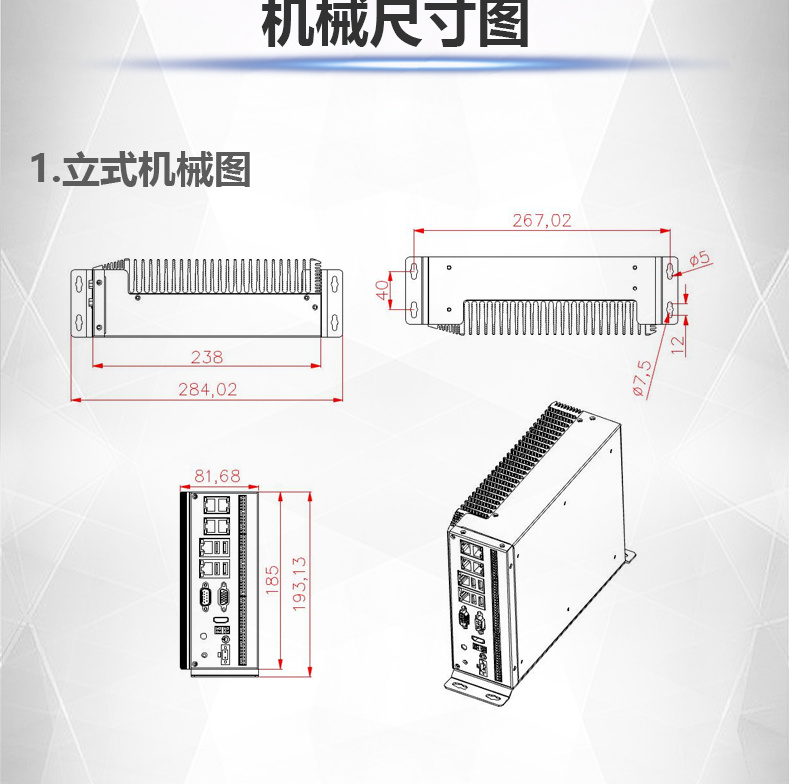

立式尺寸

含支架：238*216.65*89.59(L*W*H)

整機重量

約3.85KG（不含配件與包裝）

認  證

相關證書

CE ，F(xiàn)CC ，ROHS

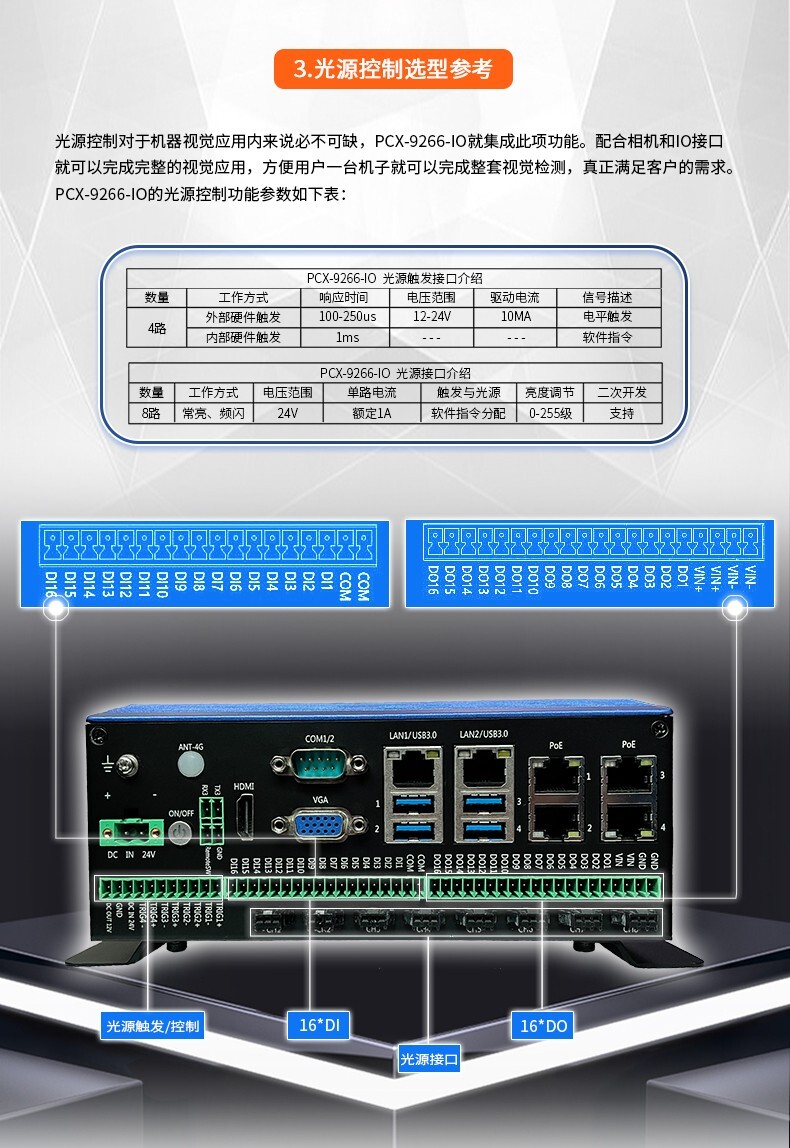

ZJB-9266-IO規格介紹

功  能

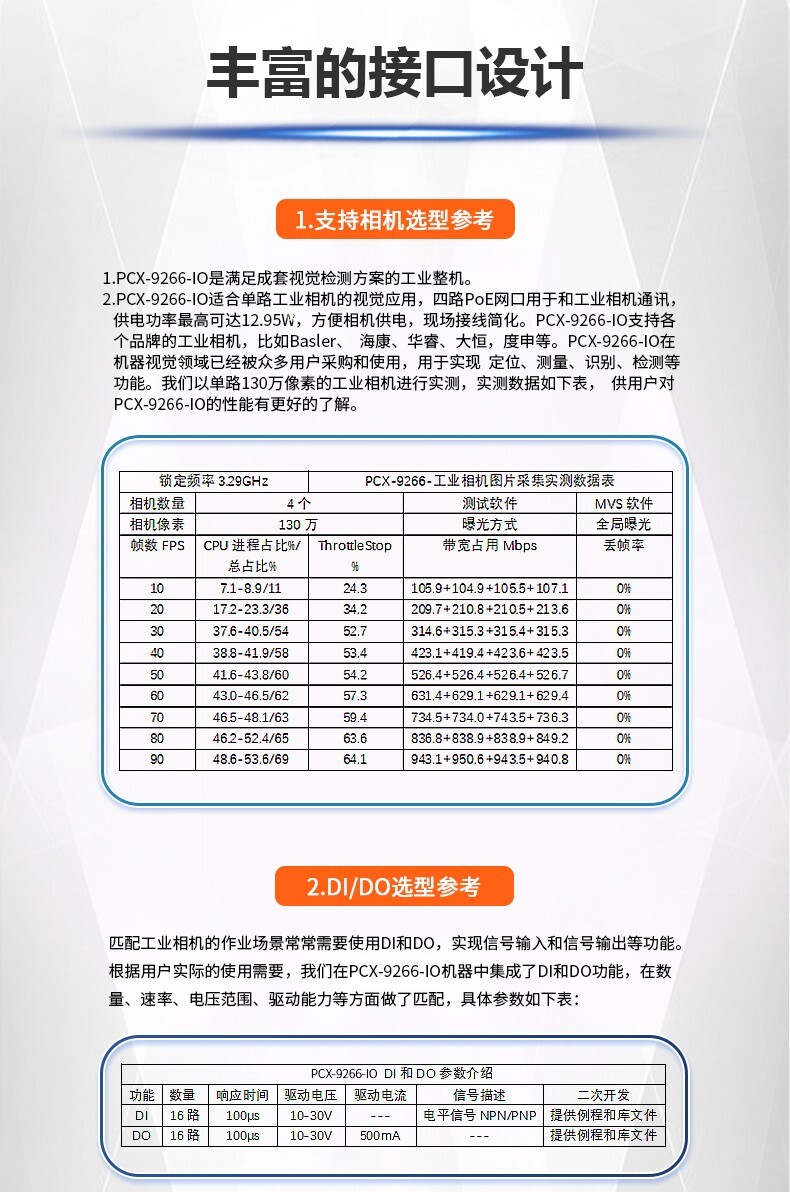

GPIO

16*DI，NPN/PNP模式輸入DC 6V-30V

16*DO，輸出電壓DC 12-24V，每路額定輸出電流為500mA(取決供電端電壓)

TRIG

4*光源觸發

C  H

8*CH，8路光源接口，單路光源額定電流為1A

USB

1個單層加高USB2.0座子

DC IN 24V

光源外部供電接口

J13

1個1*5pin的白色座子（內置），2*RS-232
