項目背景

眾所周知：工控機主要運用于制造和生產相關的工業場所，工控機需要持續生產，間歇性生產，以穩定可靠為特性。

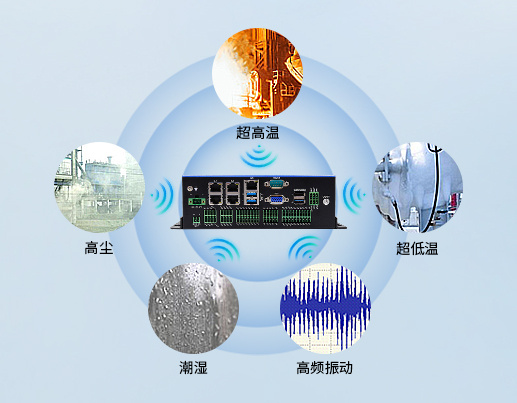

依據產業鏈不同，工控機可能會常處于高塵，超高溫，超低溫，潮濕，高頻振動等非常復雜的環境中使用會損壞工控機，除此這外還有人為因數造成工控機無法正常啟動.

項目出現狀況及解決方案：

一、工控機啟動時沒有反映，工控機電源鍵指示燈不亮.

工控機供電模式是使用獨立的AC220V轉換DC24V模塊供電。我們首先檢查供電是否正常。

1. 電源模塊指示燈不亮，檢查是否為其供電。檢查電源線是否損壞，更換電源線。

2. 電源模塊指示燈常亮，使用萬用表檢測輸出端口是否有DC24V電壓。如無，更換電源模塊

二、工控機通電后，電源鍵指示燈常亮，但不可以正常啟動。

1.一般情況下工控機開機主板都會自檢一下，來判斷機器的狀況，如果啟動時主板沒有發出“嘀”的一聲，那說明主板系統自檢沒有能過。主板出現了故障，可能是主板本身線路的問題，可能是內存的問題，也可能是各種接口接觸的問題。查看內部插件，是否異常。可利用替換法，更換內存、主板、CPU，增加的其他模塊等。

2. 工控機通電運行后，警報聲音不斷發出，不能正常啟動。查看內存條是否松脫，如無松脫，拆出內存條，使用橡皮擦把內存條金手指擦拭一遍再插入。如還是警報聲音不斷發出，則考慮更換內存條。

3. 工控機通電運行后，發出“滴”一聲通過自檢后，顯示屏自始至終滯留在BIOS原始默認設置啟動界面，沒法進展下一步。進入BIOS，查看硬盤能否正常識別？如不能正常識別，則需更換硬盤，重新安裝系統。如能正常識別，使用PE系統，進行啟動引導修復。

4. 工控機運行后，自檢通過，并通過了BIOS原始默認設置啟動界面，但未正常啟動系統或進入Shell系統。此時進入Bios查看啟動順序是否發生了改變，如啟動第1順序不是硬盤，更改啟動第1順序?yàn)橛脖P后，保存設置并退出BIOS。

   以上為深藍宇針對我司工控機不開機現象做分析及解決方法，歡迎提出問題與更優的解決方案。

CPU是Central Processing Unit(中央處理器)的縮寫，CPU一般由邏輯運算單元、控制單元和存儲單元組成。在邏輯運算和控制單元中包括一些寄存器，這些寄存器用于CPU在處理數據過程中數據的暫時保存。大家需要重點了解的CPU主要指標/參數有：

1.主頻

主頻，也就是CPU的時鐘頻率，簡單地說也就是CPU的工作頻率，例如我們常說的P4(奔四)1.8GHz，這個1.8GHz(1800MHz)就是CPU的主頻。一般說來，一個時鐘周期完成的指令數是固定的，所以主頻越高，CPU的速度也就越快。主頻=外頻X倍頻。

此外，需要說明的是AMD的Athlon XP系列處理器其主頻為PR(Performance Rating)值標稱，例如Athlon XP 1700+和1800+。舉例來說，實際運行頻率為1.53GHz的Athlon XP標稱為1800+，而且在系統開機的自檢畫面、Windows系統的系統屬性以及WCPUID等檢測軟件中也都是這樣顯示的。

2.外頻

外頻即CPU的外部時鐘頻率，主板及CPU標準外頻主要有66MHz、100MHz、133MHz幾種。此外主板可調的外頻越多、越高越好，特別是對于超頻者比較有用。

3.倍頻

倍頻則是指CPU外頻與主頻相差的倍數。例如Athlon XP 2000+的CPU，其外頻為133MHz，所以其倍頻為12.5倍。

4.接口

接口指CPU和主板連接的接口。主要有兩類，一類是卡式接口，稱為SLOT，卡式接口的CPU像我們經常用的各種擴展卡，例如顯卡、聲卡等一樣是豎立插到主板上的，當然主板上必須有對應SLOT插槽，這種接口的CPU目前已被淘汰。另一類是主流的針腳式接口，稱為Socket，Socket接口的CPU有數百個針腳，因?yàn)獒樐_數目不同而稱為Socket370、Socket478、Socket462、Socket423等。

5.緩存

緩存就是指可以進行高速數據交換的存儲器，它先于內存與CPU交換數據，因此速度極快，所以又被稱為高速緩存。與處理器相關的緩存一般分為兩種——L1緩存，也稱內部緩存；和L2緩存，也稱外部緩存。例如Pentium4“Willamette”內核產品采用了423的針腳架構，具備400MHz的前端總線，擁有256KB全速二級緩存，8KB一級追蹤緩存，SSE2指令集。

內部緩存(L1 Cache)

也就是我們經常說的一級高速緩存。在CPU里面內置了高速緩存可以提高CPU的運行效率，內置的L1高速緩存的容量和結構對CPU的性能影響較大，L1緩存越大，CPU工作時與存取速度較慢的L2緩存和內存間交換數據的次數越少，相對電腦的運算速度可以提高。不過高速緩沖存儲器均由靜態RAM組成，結構較復雜，在CPU管芯面積不能太大的情況下，L1級高速緩存的容量不可能做得太大，L1緩存的容量單位一般為KB。

外部緩存(L2 Cache)

CPU外部的高速緩存，外部緩存成本昂貴，所以Pentium 4 Willamette核心為外部緩存256K，但同樣核心的賽揚4代只有128K。

6.多媒體指令集

為了提高計算機在多媒體、3D圖形方面的應用能力，許多處理器指令集應運而生，其中最著名的三種便是Intel的MMX、SSE/SSE2和AMD的3D NOW！指令集。理論上這些指令對目前流行的圖像處理、浮點運算、3D運算、視頻處理、音頻處理等諸多多媒體應用起到全面強化的作用。

7.制造工藝

早期的處理器都是使用0.5微米工藝制造出來的，隨著CPU頻率的增加，原有的工藝已無法滿足產品的要求，這樣便出現了0.35微米以及0.25微米工藝。制作工藝越精細意味著單位體積內集成的電子元件越多，而現在，采用0.18微米和0.13微米制造的處理器產品是市場上的主流，例如Northwood核心P4采用了0.13微米生產工藝。而在2003年，Intel和AMD的CPU的制造工藝會達到0.09毫米。

8.電壓(Vcore)

CPU的工作電壓指的也就是CPU正常工作所需的電壓，與制作工藝及集成的晶體管數相關。正常工作的電壓越低，功耗越低，發熱減少。CPU的發展方向，也是在保證性能的基礎上，不斷降低正常工作所需要的電壓。例如老核心Athlon XP的工作電壓為1.75v，而新核心的Athlon XP其電壓為1.65v。

9.封裝形式

所謂CPU封裝是CPU生產過程中的最后一道工序，封裝是采用特定的材料將CPU芯片或CPU模塊固化在其中以防損壞的保護措施，一般必須在封裝后CPU才能交付用戶使用。CPU的封裝方式取決于CPU安裝形式和器件集成設計，從大的分類來看通常采用Socket插座進行安裝的CPU使用PGA(柵格陣列)方式封裝，而采用Slot x槽安裝的CPU則全部采用SEC(單邊接插盒)的形式封裝。現在還有PLGA(Plastic Land Grid Array)、OLGA(Organic Land Grid Array)等封裝技術。由于市場競爭日益激烈，目前CPU封裝技術的發展方向以節約成本為主.

有些人把單個嵌入式微處理器就當作嵌入式系統，這是不對的。因?yàn)榍度胧较到y(tǒng)實質上是一個嵌入式計算機系統，因此，只有將嵌入式微處理器構成了一個計算機系統，并作為嵌入式應用時，這樣的計算機系統才可稱為嵌入式系統。

根據不同的分類標準嵌入式系統有不同的分類方法，如按其形態的差異，一般可將嵌入式系統分為：芯片級（MCU、SoC）、板級（單片機、模塊）和設備級（工控機）三級。

如按其復雜程度的不同，又可將嵌入式系統分為以下四類：

（1）主要由微處理器構成的嵌入式系統，常常用于小型設備中（如溫度傳感器、煙霧和氣體探測器及斷路器）；

（2）不帶計時功能的微處理器裝置，可在過程控制、信號放大器、位置傳感器及閥門傳動器等中找到；

（3）帶計時功能的組件，這類系統多見于開關裝置、控制器、電話交換機、包裝機、數據采集系統、醫藥監視系統、診斷及實時控制系統等等；

（4）在制造或過程控制中使用的計算機系統，這也就是由工控機級組成的嵌入式計算機系統，是這四類中最復雜的一種。也是現代印刷設備中經常應用一種。

（1）嵌入式系統是將先進的計算機技術、半導體技術和電子技術與各個行業的具體應用相結合后的產物。這一點就決定了它必然是一個技術密集、資金密集、高度分散、不斷創新的知識集成系統。嵌入式CPU能夠把通用CPU中許多由板卡完成的任務集成在芯片內部，從而有利于嵌入式系統設計趨于小型化，移動能力大大增強，跟網絡的耦合也越來越緊密。

（2）嵌入式系統的硬件和軟件都必須高效率地設計，量體裁衣、去除冗余，力爭在同樣的硅片面積上實現更高的性能，這樣才能在具體應用中對微處理器的選擇更具有競爭力。

（3）嵌入式系統和具體應用有機地結合在一起，它的升級換代也是和具體產品同步進行，因此嵌入式系統產品一旦進入市場，具有較長的生命周期。

（4）高實時性的系統軟件（OS）是嵌入式軟件的基本要求。而且軟件要求固態存儲，以提高速度；軟件代碼要求高質量和高可靠性。

（5）、嵌入式系統本身不具備自舉開發能力，即使設計完成后用戶通常也不能對其中的程序、功能進行修改。而且還必須有一套開發工具和環境才能進行開發。
