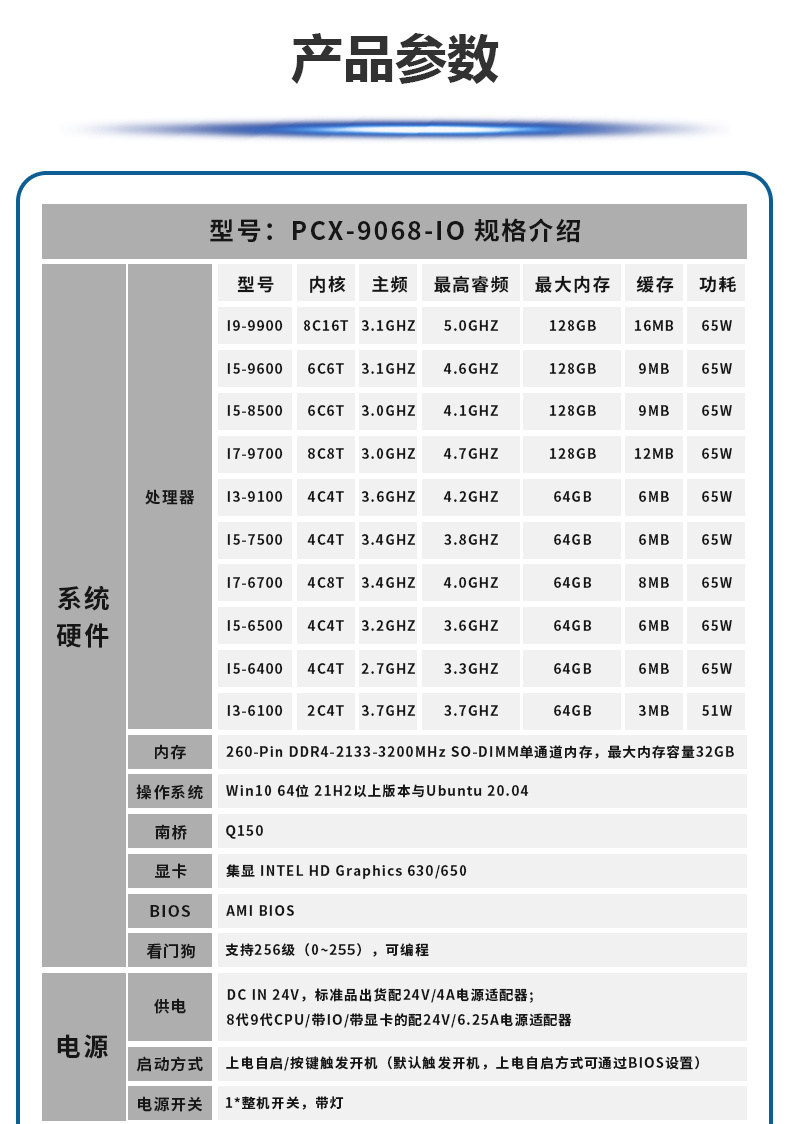

系統

硬件

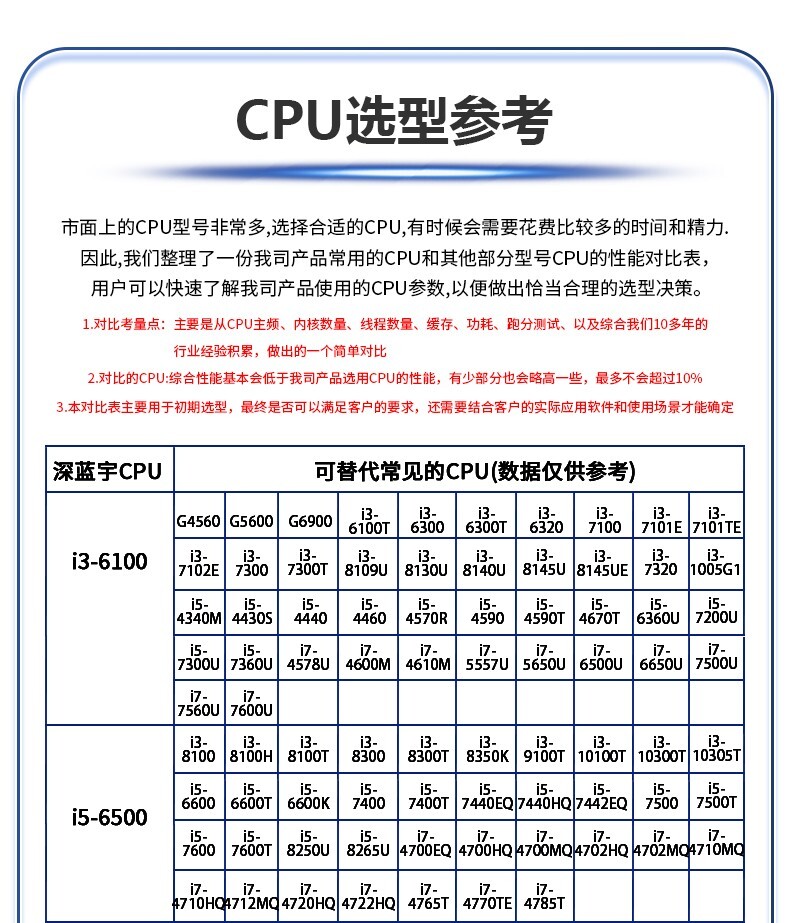

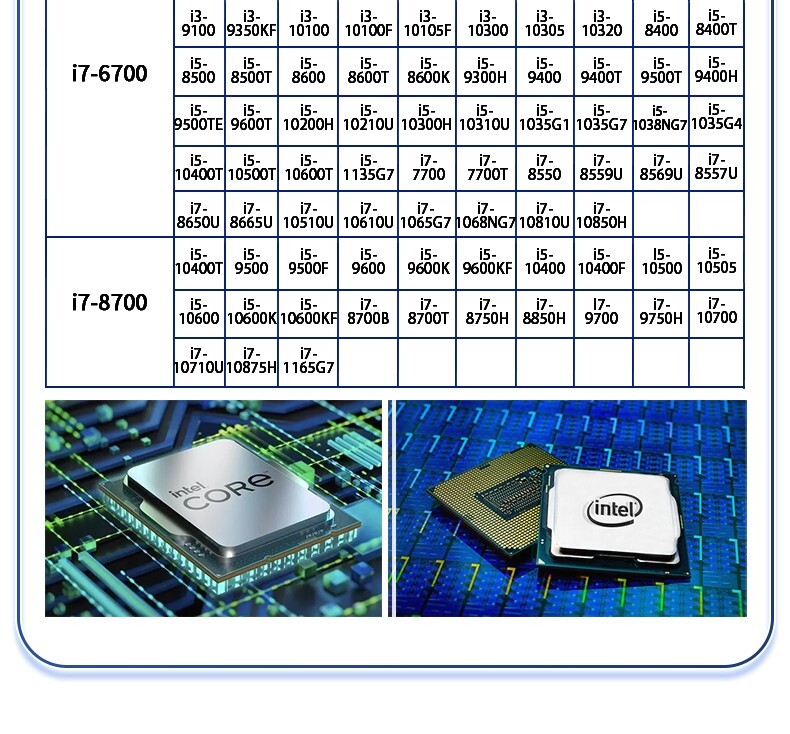

處理器

型號

內核

主頻

最高睿頻

最大內存

緩存

功耗

I9-9900

8C16T

3.1GHZ

5.0GHZ

128GB

16MB

65W

I5-9600

6C6T

3.1GHZ

4.6GHZ

128GB

9MB

65W

I5-8500

6C6T

3.0GHZ

4.1GHZ

128GB

9MB

65W

I7-9700

8C8T

3.0GHZ

4.7GHZ

128GB

12MB

65W

I3-9100

4C4T

3.6GHZ

4.2GHZ

64GB

6MB

65W

I5-7500

4C4T

3.4GHZ

3.8GHZ

64GB

6MB

65W

I7-6700

4C8T

3.4GHZ

4.0GHZ

64GB

8MB

65W

I5-6500

4C4T

3.2GHZ

3.6GHZ

64GB

6MB

65W

I5-6400

4C4T

2.7GHZ

3.3GHZ

64GB

6MB

65W

I3-6100

2C4T

3.7GHZ

3.7GHZ

64GB

3MB

51W

內存

260-Pin DDR4-2133-3200MHz SO-DIMM單通道內存，最大內存容量32GB

操作系統

Win10 64位 21H2以上版本與Ubuntu 20.04

南橋

Q150

顯卡

集顯 INTEL HD Graphics 630/650

BIOS

AMI BIOS

看門狗

支持256級（0~255），可編程

電源

供電

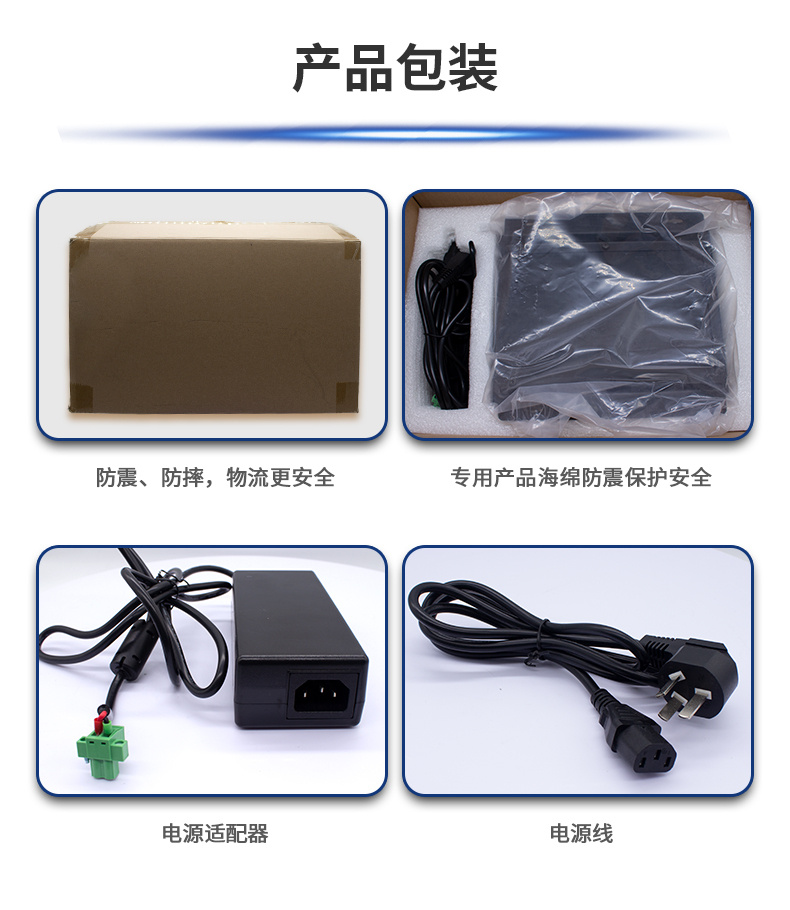

DC IN 24V，標準品出貨配24V/4A電源適配器;

8代9代CPU/帶IO/帶顯卡的配24V/6.25A電源適配器

啟動方式

上電自啟/按鍵觸發開機（默認上電自啟，觸發開機方式可通過BIOS或硬件設置）

電源開關

1*整機開關，帶燈

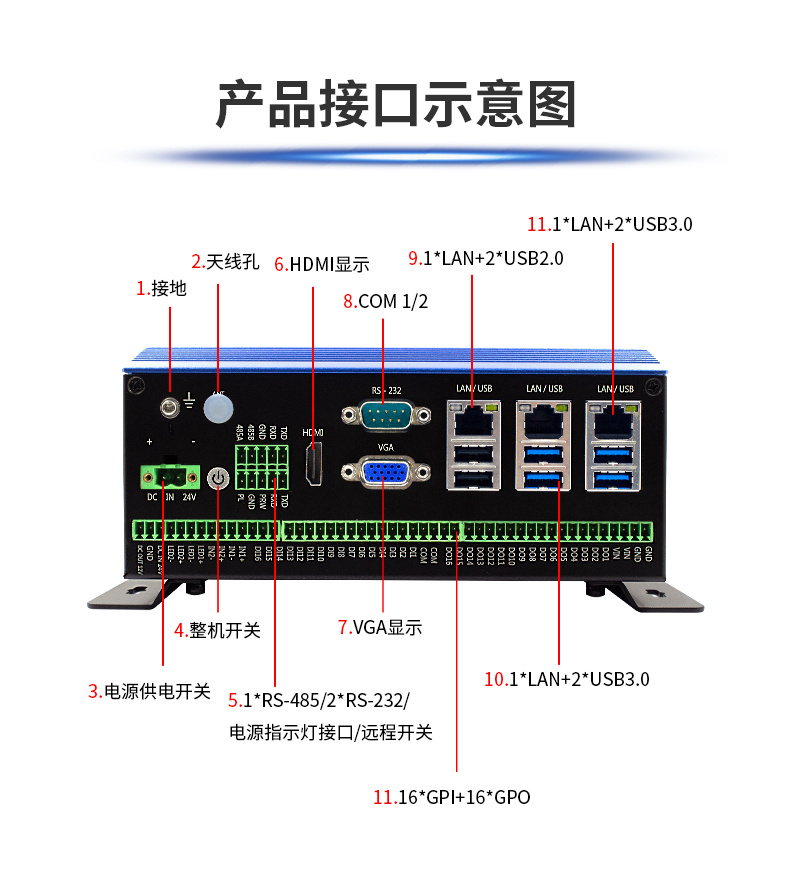

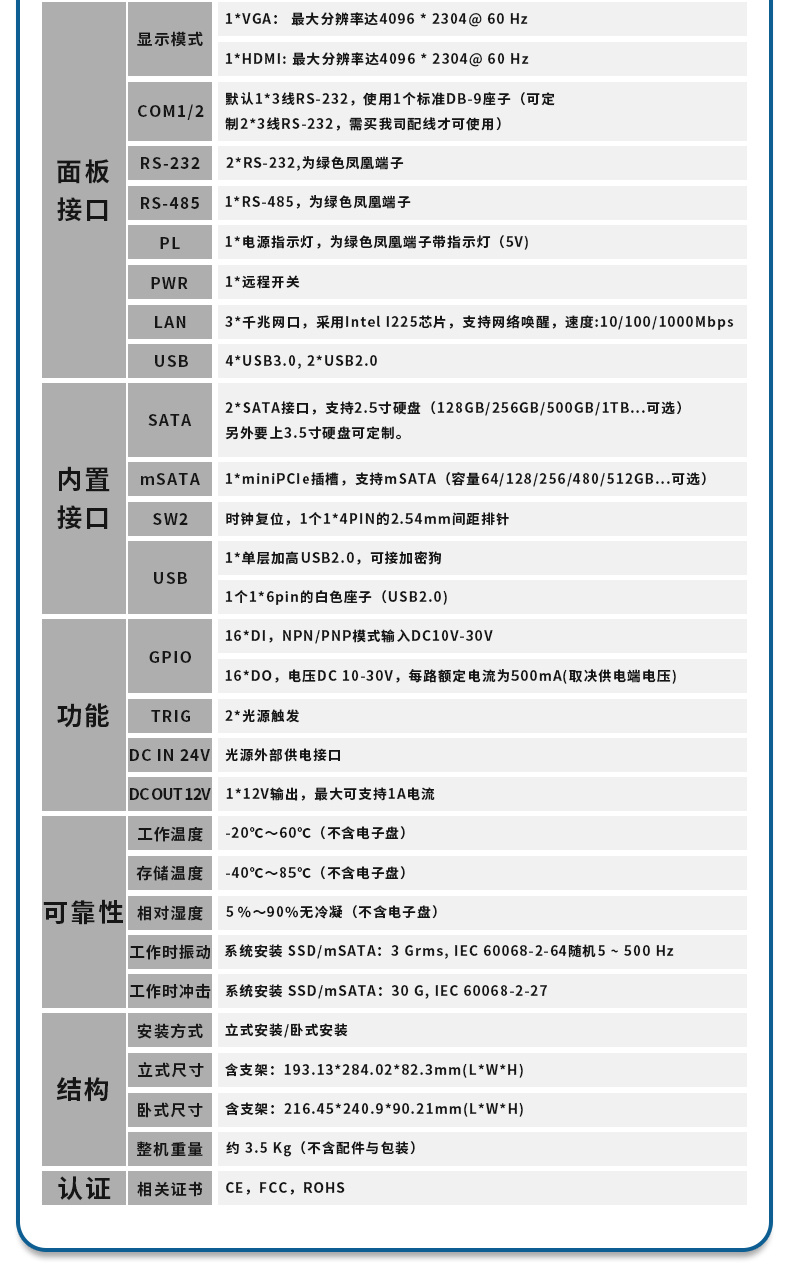

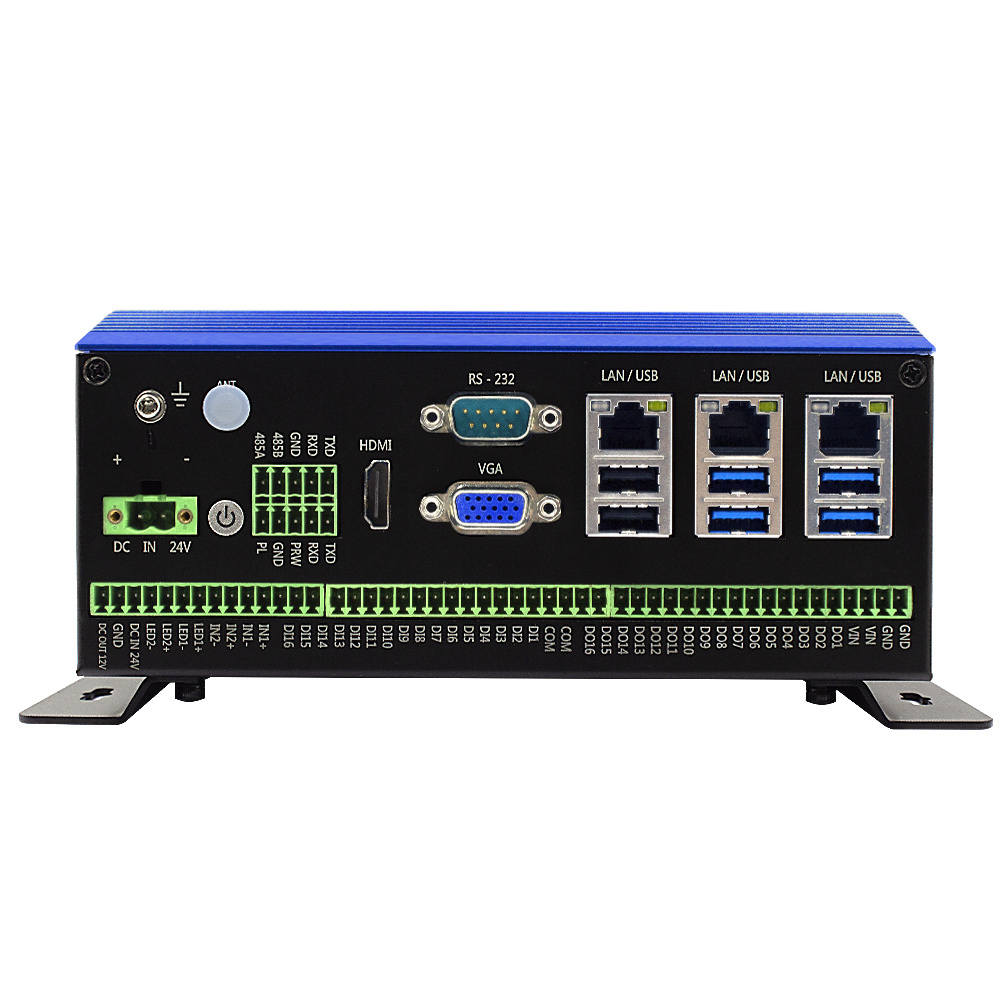

面板

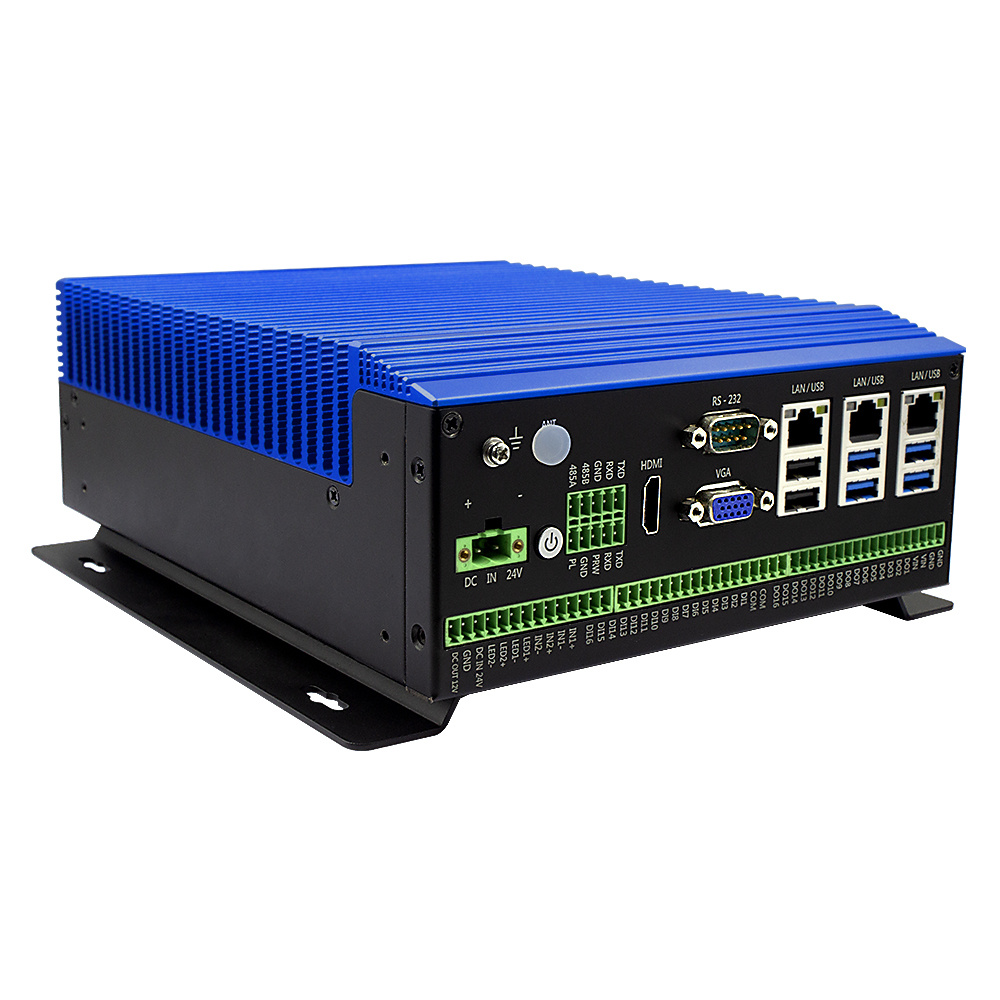

接口

顯示模式

1*VGA： 最大分辨率達4096 * 2304@ 60 Hz

1*HDMI: 最大分辨率達4096 * 2304@ 60 Hz

COM1/2

默認1*3線RS-232，使用1個標準DB-9座子（可定制2*3線RS-232，需買我司配線才可使用）

RS-232

2*RS-232,為綠色鳳凰端子

RS-485

1*RS-485，為綠色鳳凰端子

PL

1*電源指示燈，為綠色鳳凰端子帶指示燈（5V)

PWR

1*遠程開關

LAN

3*千兆網口，采用Intel I225芯片，支持網絡喚醒，速度:10/100/1000Mbps

USB

4*USB3.0, 2*USB2.0

內置

接口

SATA

2*SATA接口，支持2.5寸硬盤（128GB/256GB/500GB/1TB...可選），另外要上3.5寸硬盤可定制。

mSATA

1*miniPCIe插槽，支持mSATA（容量64/128/256/480/512GB...可選）

SW2

時鐘復位，1個1*4PIN的2.54mm間距排針

USB

1*單層加高USB2.0，可接加密狗

1個1*6pin的白色座子（USB2.0)

可靠性

工作溫度

-20℃～60℃（不含電子盤）

存儲溫度

-40℃～85℃（不含電子盤）

相對濕度

５％～90％無冷凝（不含電子盤）

工作時振動

系統安裝 SSD/mSATA：3 Grms, IEC 60068-2-64隨機5 ~ 500 Hz

工作時沖擊:

系統安裝 SSD/mSATA：30 G, IEC 60068-2-27

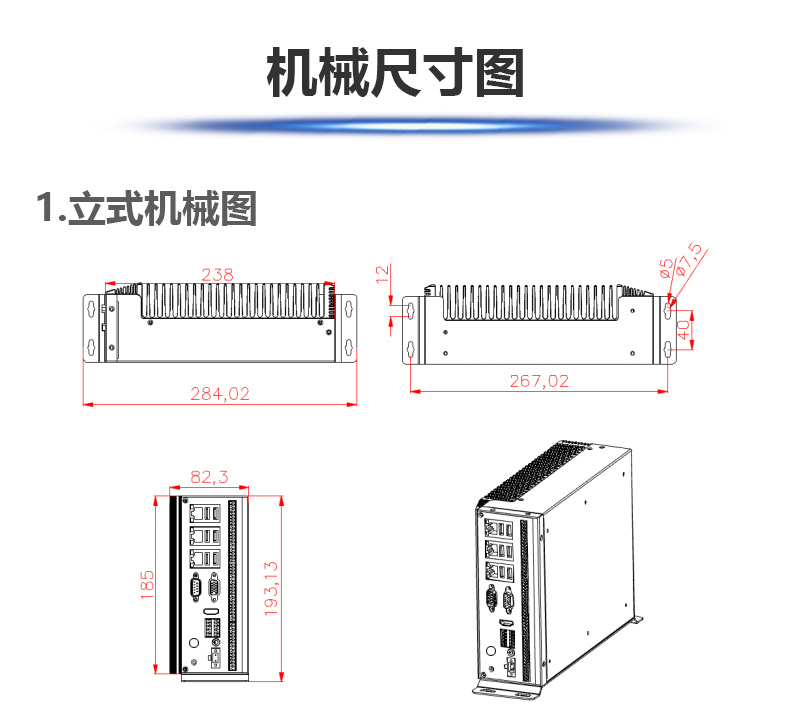

結  構

安裝方式

立式安裝/臥式安裝

立式尺寸

含支架：193.13*284.02*82.3mm(L*W*H)

臥式尺寸

含支架：216.45*240.9*90.21mm(L*W*H)

整機重量

約 3.5 Kg（不含配件與包裝）

認  證

相關證書

CE，F(xiàn)CC，ROHS

ZJB-9068-IO規格介紹

功  能

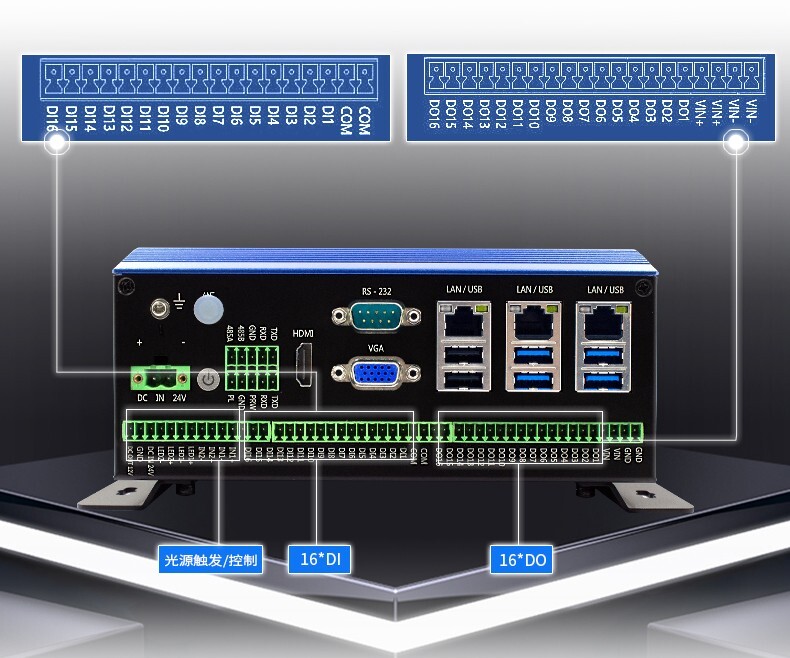

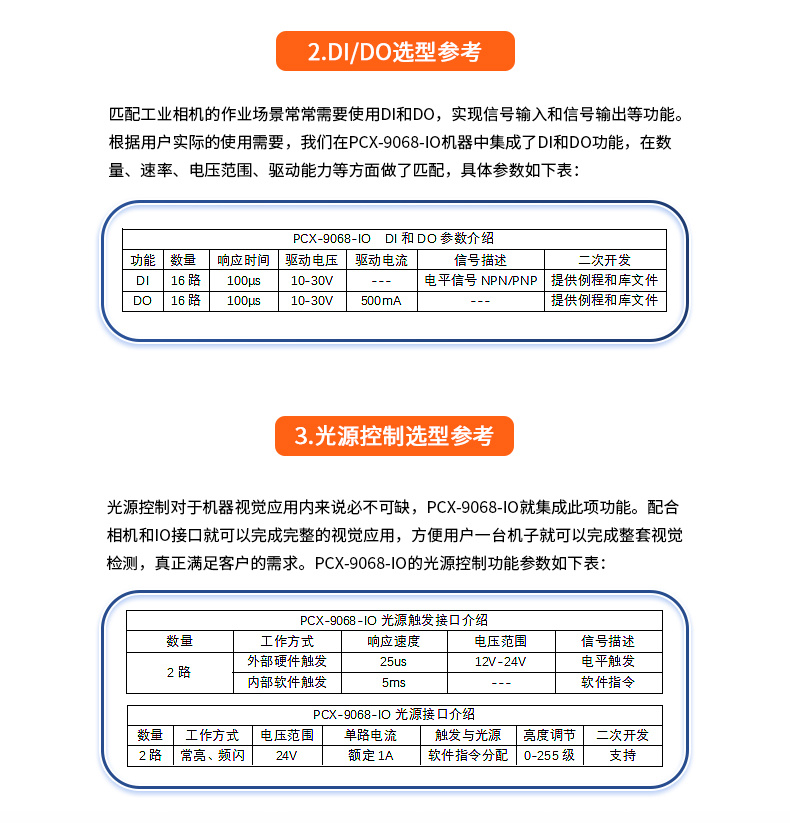

GPIO

16*DI，NPN/PNP模式輸入DC10V-30V

16*DO，電壓DC 10-30V，每路額定電流為500mA(取決供電端電壓)

TRIG

2*光源觸發

DC IN 24V

光源外部供電接口

DC OUT 12V

1*12V輸出，最大可支持1A電流
